            MES系統

            電子組裝流水線MES系統解決方案

            發布時間:2023-03-13 作者:videasoft 次數:93次

            電子組裝流水線MES系統解決方案




            在電子制造行業,保證生產過程的穩定性與對制造關鍵能力的改善與提升,是大多數制造企業的管理重心,而缺乏有效的方法與手段。MES系統即制造執行系統,是企業信息集成的紐帶,企業實施敏捷制造戰略,實現車間生產敏捷化的基本手段。

            為了實現工廠的數字化管理,MES系統可以實現控車間現場作業的全程監控,做到從工藝到生產的無紙化及條碼化管理,來實現生產能通過條碼進行追溯、作業指導書電子化、生產進度實時管控等功能,從而提升整體生產效率,最終實現生產作業過程的透明化和智能化。

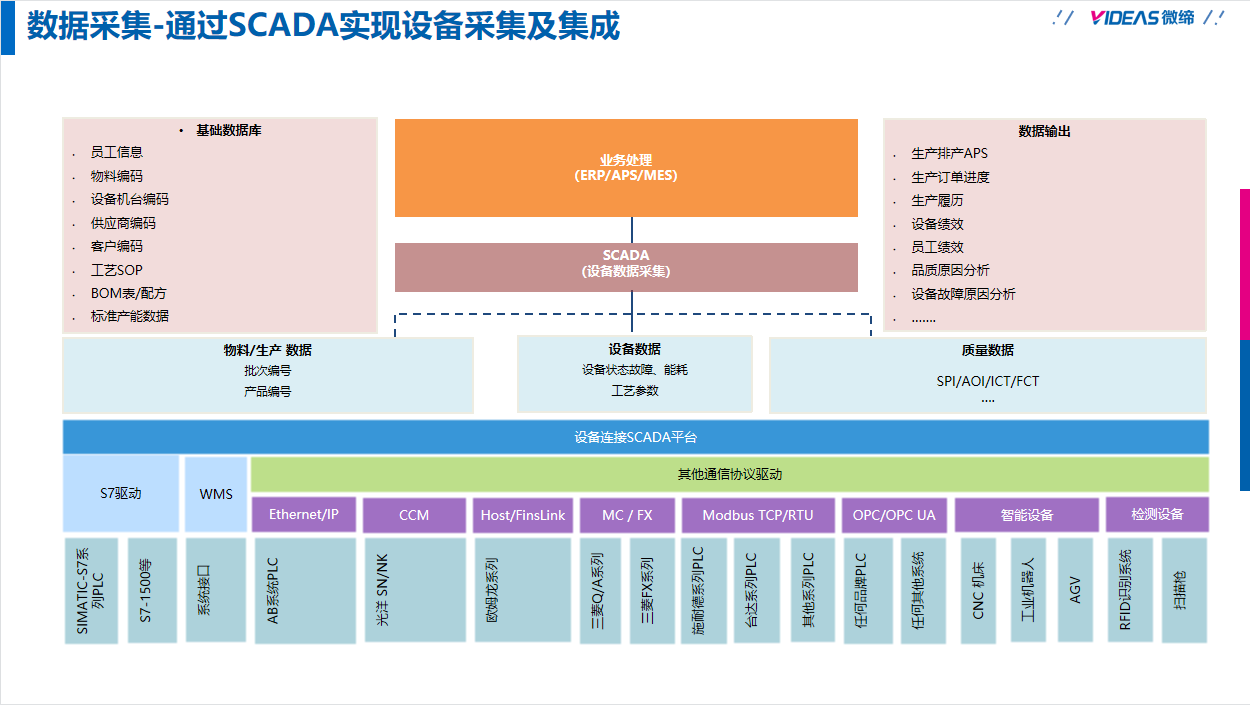

            1、電子MES系統架構略)

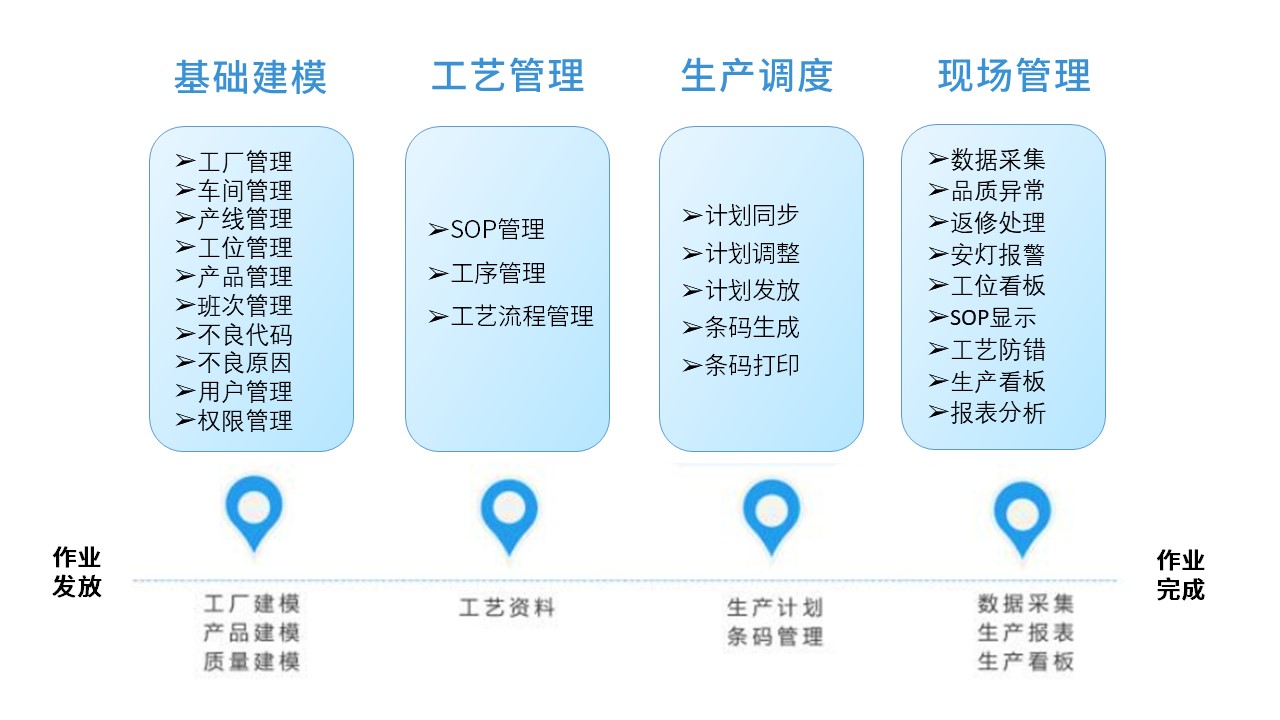

            2、電子MES整體功能簡化)


            3、電子MES生產管理

            ①MES系統對訂單進行手動新增、修改、刪除、查詢和批量導入。

            ②根據對應產品的條碼規則,自動生成產品條碼,可以對條碼進行打印。

            ③打印標簽可以根據產品設定不同的模板類型,打印不同的標簽,也可以根據訂單類型來區分,備品訂單只打印產品唯一標識流水號,客戶生產訂單打印完整標簽。

            ④訂單需要生產時,下發到指定產線,同時對應產線的作業指導書也能同時下發。



            4、工單管理略)

            5、產品條碼生成及打印

            ①制定多種條碼規則元素,自由組成條碼規則,綁定在不同產品上。

            ②根據生產計劃和條碼規則,自動生成每個生產計劃的工單序列號。

            ③根據工單序列號和生成的條碼數據源來打印產品條碼。

            ④條碼打印完成后,回寫打印標識,避免重復打印及重復使用。



            6、電子MES系統管理工藝流程

            1)工藝流程管理

            ①系統可以自定義工序,后續如需增加工序可以在系統后臺進行添加。

            ②系統支持自定義工藝流程,可以對不同的產品綁定不同的工藝流程。

            ③每個工序之間可以進行防呆防錯處理。

            ④每個站點可以對不良品數據進行報修,報修后不良數據自動推動到維修,維修完成后再返回產線重新上線生產。

            ⑤當工單第一個產品開始生產時,工單狀態自動從下達變?yōu)樵谥疲⒂涗泴嶋H生產時間。

            ⑥當工單所有產品都完成后,工單狀態自動從在制變?yōu)橥旯ぃ⒂涗浲旯r間。

            ⑦采集到的數據實時顯示到生產看板上。

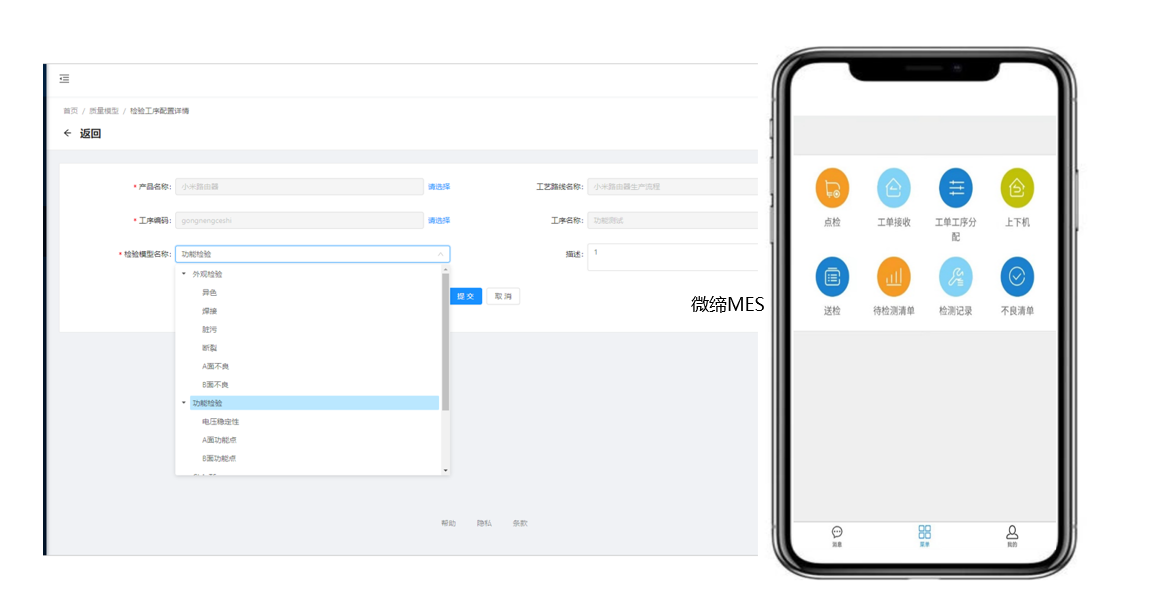

            2)參考界面

            ①工藝流程可以自定義工序,后續如果直接掃碼使用,只需要增加硬件,更改工藝流程就可以直接使用。

            ②設備對接工序,需要根據不同的設備來定制開發。



            7、電子MES數據采集


            1)防錯規則

            ①條碼有效性檢查:檢查條碼是否可用,是否符合條碼規則。

            ②跳工序防錯:在上工序已進行了第一次掃描,未進行完工掃描的產品,不允許上工序正在作業的產品,直接跳到下工序作業。

            ③工序加工防錯:在本工序加工前檢查其上一工序加工結果,不接受上一工序失敗的產品。

            ④重復生產防錯:對于已經加工成功的產品,不允許重復加工避免二次加工。



            2)焊接

            ①焊接工序用于綁定PCB和光模塊。

            ②用戶先掃描PCB條碼,然后再掃描光模塊條碼,同時掃描周轉箱條碼,三者進行綁定。

            ③掃描周轉箱條碼時,表示產品已放入周轉箱,裝配工序掃描PCB條碼時,表示PCB已從周轉箱拿出。

            ④報表可以查詢每個周轉箱剩余的PCB數量。



            2)裝配

            ①裝配工序把產品條碼,PCB條碼,光模塊條碼,三者進行綁定。

            ②用戶先掃描產品條碼,然后再掃描PCB條碼或光模塊條碼中的其中一個,完成綁定,同時產品過站,流入下一個工序。

            ③發現為不合格品時,先掃描不良代碼,再掃描產品條碼,不良品流入維修站,維修完成后再返回線上重新掃描。

            3)初測/老化/中測

            ①初測/老化/中測三個工序只進行過站掃描,進行防錯防呆邏輯處理;

            ②合格品直接掃描產品條碼,產品過站,流入下一個工序。

            ③發現為不合格品時,先掃描不良代碼,再掃描產品條碼,不良品流入維修站,維修完成后再返回線上重新掃描。

            ④老化工序記錄老化時長,老化開始掃描為老化開始時間,中測掃描為老化結束時間。

            4)包裝/裝箱/裝棧板

            ①包裝工序:先掃描產品條碼,再掃描電源條碼,同時系統自動打印出一個彩盒條碼,粘貼在標簽上,進行綁定。

            ②裝箱工序:

            A、先設定好每類產品外箱能裝產品的數量,然后掃描彩盒條碼,當數量達到外箱設定的裝箱數量時,系統自動打印一個外箱條碼,然后粘貼在外箱上,當外箱條碼打印不完整時,可以手動進行補打。



            B、裝箱出現尾數時,可以再系統上點擊裝箱完成,系統自動打印一個外箱條碼,然后粘貼在外箱上。

            ③裝棧板工序:

            A、當外箱放入棧板上時,需要先掃描棧板條碼,再掃描外箱條碼,棧板與外箱進行綁定;

            B、當外箱從棧板拿走時,需要先掃描棧板條碼,再掃描外箱條碼,棧板與外箱進行解綁;

            C、裝棧板工序采用Android PDA掃描,可以進行移動式操作;

            ④報表查詢:掃描棧板條碼,可以查出此棧板上的所有外箱,通過外箱條碼可以查詢外箱里面裝的哪些彩盒,通過彩盒條碼知道所裝產品序列號和電源序列號,通過產品條碼可以查詢產品綁定的PCB、光模塊條碼以及產品的過站信息、維修記錄等。



            8、電子MES不良品維修

            1)維修流程

            ①產線檢測到不良品后,掃描不良現象進行報修。

            ②維修崗位接收到不良品后,掃描產品條碼接收產線報修的不良現象。

            ③維修用戶維修完成后,錄入修理記錄,包含不良原因、解決方案、責任單位等信息。

            ④維修完成后,產品重新返回產線進行生產。

            2)維修界面

            ①掃描產品條碼接收到產線報修的不良現場。

            ②維修用戶可以看到不良品的工單信息、產品信息、不良報修的工位、不良現象和維修歷史記錄等信息。

            ③維修用戶維修完成后錄入不良原因、責任單位和備注信息,后續可對質量數據進行報表統計分析。

            ④點擊確定,產品維修完成,產品重新返回產線,重新進行生產。

            ⑤不良品維修可以自定義此產品返回指定工序進行加工。

            ⑥無法維修的產品可以進行報廢處理。



            9、電子MES生產管理看板

            10、生產管理看板

            11、軟件管理后臺

            1)登錄界面

            2)設置界面

            3)報表查詢(工單產量報表)


            4)報表查詢(條碼追溯查詢)

            5)報表查詢(不良品維修統計)

            6)報表查詢(質量統計分析)

            7)報表查詢(人員產量報表)
